1 主题内容与适用范围

      本标准规定了楔形绳环的产品分类和技术条件。

      本标准适用于多绳或单绳提升容器提升钢丝绳悬挂装置的钢丝绳连接器——楔形绳环。

2 产品分类

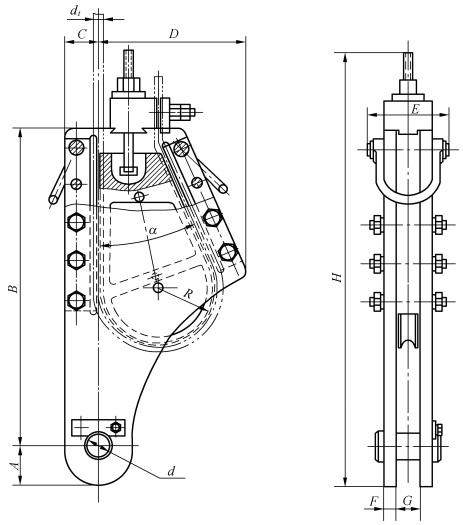

2.1 本标准规定楔形绳环制成双面自动楔紧式，结构型式如下图。

2.2 按照设计破坏载荷不同，楔形绳环分为550、750、900、1 100.1 500和2 000 kN六种规格，基本参数 与尺寸应符合下表的规定。

2.3 产品型号

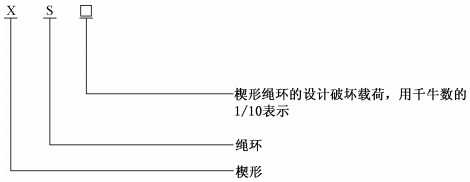

      型号标记说明：

      型号标记示例：

      设计破坏载荷为1 100 kN的楔形绳环型号为：XS 110

楔形绳环基本参数与尺寸

3 技术条件

      按MT 214.5《提升容器钢丝绳悬挂装置 技术条件》的有关规定。

      附加说明：

      本标准由中国统配煤矿总公司基建局提出。

      本标准由沈阳煤矿设计院负责起草。

      本标准主要起草人李肇夫、徐必勤。

      本标准委托沈阳煤矿设计院负责解释。
